K138 je pogodan za teške primene, posebno kod većih prečnika.
Zaptivni set se standardno sastoji od PTFE/Bz (Teflon®-bronzanog kompozita) kliznog zaptivnog prstena, dok je elastični element za prednaprezanje profilni prsten od NBR-a.
Ovaj četvrtasti profilni prsten preuzima statičko zaptivanje u prostoru žleba, dok klizni zaptivni prsten zaptiva dinamičko područje (zid cilindra).
Pored toga, hidraulični pritisak preko deformacije gume stvara dodatnu silu u pravcu zida cilindra. To znači da sa porastom pritiska raste i sila naleganja.
Prednost ovog sistema zaptivanja je veoma nisko trenje, koje je u statičkom i dinamičkom području gotovo identično. Iz toga proizilazi i pozitivan rad bez stick-slip efekta. Čak i pri najsporijim uvlačenjima postiže se ravnomeran rad bez trzaja.
Još jedna prednost je dobro ponašanje pri medijima sa slabim podmazivanjem zahvaljujući PTFE kliznoj površini.
Tip K138 je pogodan za teške primene, posebno kod većih prečnika.
Zaptivni set se standardno sastoji od PTFE/Bz (Teflon®-bronzanog kompozita) kliznog zaptivnog prstena. Elastični element za prednaprezanje je standardno profilni prsten od NBR-a.
Moguće su različite kombinacije materijala. Molimo vas da se obratite našem timu za savetovanje.
Montaža

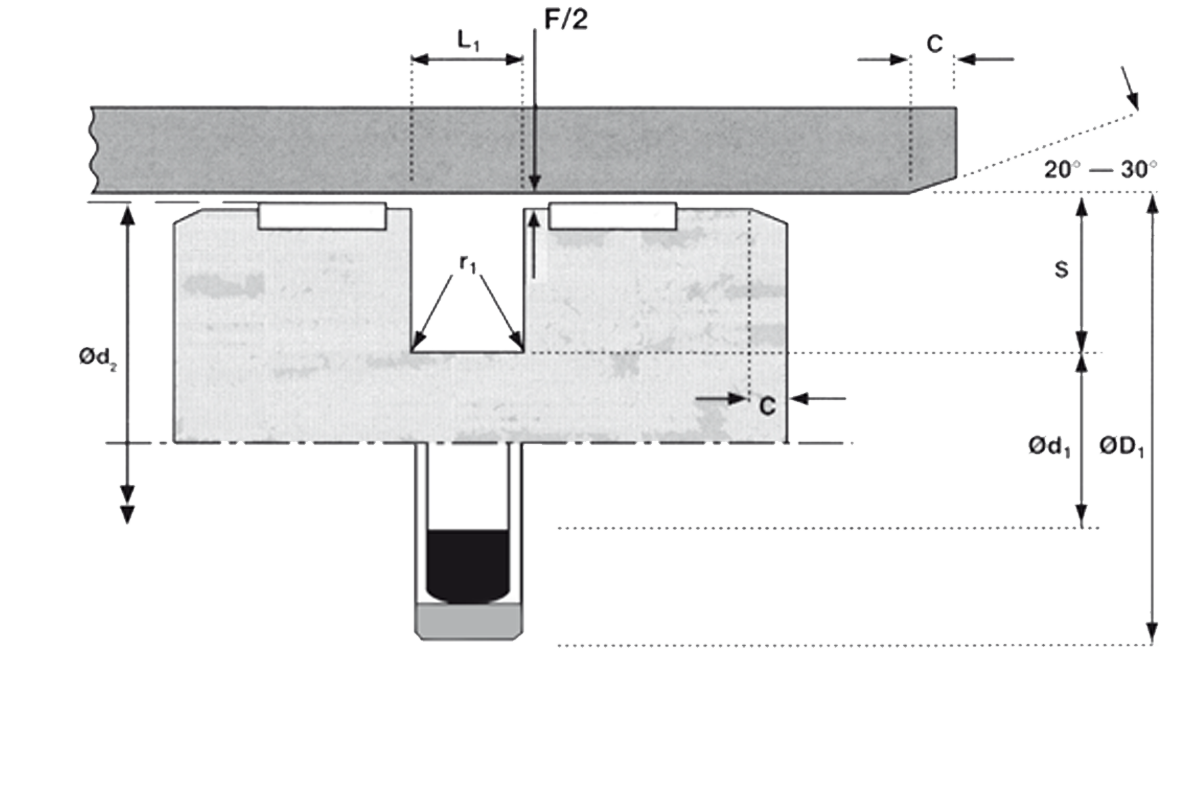

K138 se, od prečnika ∅ 63 mm naviše, može montirati i na jednodelne klipove utiskivanjem preko ivice.
Najpre četvrtasti profilni prsten postaviti u žleb.
PTFE klizni zaptivni prsten treba što brže utisnuti preko ivice.
Za to je najbolje koristiti čvrstu, ravnu plastičnu traku. PTFE prsten postaviti na jednom mestu po obodu u zaptivni žleb.
Zatim ga brzo uvlačiti oko celog obima u žleb.
Upotreba montažnog pomagala u vidu konusa i razuporne čaure olakšava postupak.
Zagrevanje PTFE prstena u vrućoj vodi ili vrućem vazduhu (oko +130°C) olakšava montažu.
Nakon toga klip treba naknadno kalibrisati pomoću čaure.
