Oblik A

WDR oblik A
WDR oblik A

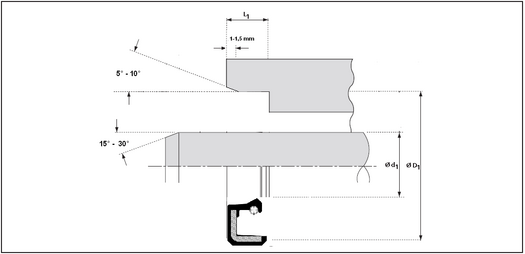

Crtež ugradnog prostora za oblik A
Crtež ugradnog prostora za oblik A
WDR oblik A
Crtež ugradnog prostora za oblik A

Opis

Standardna izvedba A

Zahvaljujući gumeno-elastičnom spoljašnjem omotaču sprečava se stvaranje korozije između kućišta i WDR-a. Pored toga, mogu se dobro kompenzovati termička širenja i veća hrapavost prihvatnog otvora.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Spoljasnji ø [mm] [mm]
-
Materijal
Unutrasnji ø [mm] [mm]
-
Sirina [mm]
Broj artikla Spoljasnji ø [mm] (mm) Materijal Tip Unutrasnji ø [mm] (mm) Sirina [mm] (mm)
00401106-0501 Wellendichtring DIN 3760
Form A 4X11X6 NBR
 		11 NBR Form A 4 6
Više informacija nakon prijave
00501205-0501 Wellendichtring DIN 3760
Form A 5x12x5 NBR
 		12 NBR Form A 5 5
Više informacija nakon prijave
00501506-0501 Wellendichtring DIN 3760
Form A 5x15x6 NBR
 		15 NBR Form A 5 6
Više informacija nakon prijave
00501506-0515 Wellendichtring DIN 3760
Form A 5x15x6 FPM
 		15 FPM Form A 5 6
Više informacija nakon prijave
00501607-0501 Wellendichtring DIN 3760
Form A 5x16x7 NBR
 		16 NBR Form A 5 7
Više informacija nakon prijave
00502208-0501 Wellendichtring DIN 3760
Form A 5x22x8 NBR
 		22 NBR Form A 5 8
Više informacija nakon prijave
00601204-0515 Wellendichtring DIN 3760
Form A 6x12x4,5 FPM
 		12 FPM Form A 6 4,5
Više informacija nakon prijave
00601205-0501 Wellendichtring DIN 3760
Form A 6x12x5,5 NBR
 		12 NBR Form A 6 5,5
Više informacija nakon prijave
00601304-0501 Wellendichtring DIN 3760
Form A 6x13x4,5 NBR
 		13 NBR Form A 6 4,5
Više informacija nakon prijave
00601406-0515 Wellendichtring DIN 3760
Form A 6x14x6 FPM
 		14 FPM Form A 6 6
Više informacija nakon prijave
00601504-0501 Wellendichtring DIN 3760
Form A 6x15x4 NBR
 		15 NBR Form A 6 4
Više informacija nakon prijave
00601506-0501 Wellendichtring DIN 3760
Form A 6x15x6 NBR
 		15 NBR Form A 6 6
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip A.pdf 531 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
