Oblik AO

WDR oblik AO
WDR oblik AO

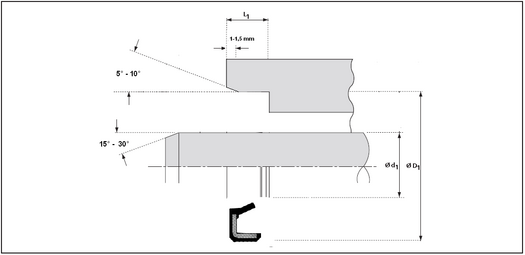

Crtež ugradnog prostora za oblik AO
Crtež ugradnog prostora za oblik AO
WDR oblik AO
Crtež ugradnog prostora za oblik AO

Opis

Kompaktna izvedba bez opruge, npr. za zaptivanje igličastih ležajeva.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Unutrasnji ø [mm] [mm]
-
Spoljasnji ø [mm] [mm]
-
Materijal
Sirina [mm]
Broj artikla Unutrasnji ø [mm] (mm) Tip Spoljasnji ø [mm] (mm) Materijal Sirina [mm] (mm)
00301006-0519 Wellendichtring DIN 3760
Form AO 3x10x6 FPM
 		3 Form AO bez opruge 10 FPM 6
Više informacija nakon prijave
00400802-0509 Wellendichtring DIN 3760
Form AO 4x8x2 NBR
 		4 Form AO bez opruge 8 NBR 2
Više informacija nakon prijave
00400802-0519 Wellendichtring DIN 3760
Form AO 4x8x2 FPM
 		4 Form AO bez opruge 8 FPM 2
Više informacija nakon prijave
00500902-0519 Wellendichtring DIN 3760
Form AO 5x9x2 FPM
 		5 Form AO bez opruge 9 FPM 2
Više informacija nakon prijave
00501205-0509 Wellendichtring DIN 3760
Form AO 5x12x5 NBR
 		5 Form AO bez opruge 12 NBR 5
Više informacija nakon prijave
00601002-0509 Wellendichtring DIN 3760
Form AO 6x10x2 NBR
 		6 Form AO bez opruge 10 NBR 2
Više informacija nakon prijave
00601202-0509 Wellendichtring DIN 3760
Form AO 6x12x2 NBR
 		6 Form AO bez opruge 12 NBR 2
Više informacija nakon prijave
00601202-0519 Wellendichtring DIN 3760
Form AO 6x12x2 FPM-grün
 		6 Form AO bez opruge 12 FPM 2
Više informacija nakon prijave
00701402-0509 Wellendichtring DIN 3760
Form AO 7x14x2 NBR
 		7 Form AO bez opruge 14 NBR 2
Više informacija nakon prijave
00801203-0509 Wellendichtring DIN 3760
Form AO 8x12x3 NBR
 		8 Form AO bez opruge 12 NBR 3
Više informacija nakon prijave
00801203-0519 Wellendichtring DIN 3760
Form AO 8x12x3 FPM
 		8 Form AO bez opruge 12 FPM 3
Više informacija nakon prijave
00801503-0509 Wellendichtring DIN 3760
Form AO 8x15x3 NBR
 		8 Form AO bez opruge 15 NBR 3
Više informacija nakon prijave

Dokumenti

tip A-O.pdf 260 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
