Oblik AS-P

WDR oblik AS-P
WDR oblik AS-P

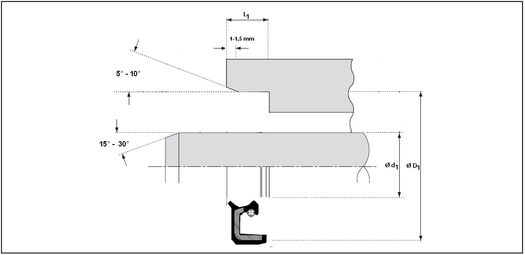

Crtež ugradnog prostora za oblik AS-P
Crtež ugradnog prostora za oblik AS-P
WDR oblik AS-P
Crtež ugradnog prostora za oblik AS-P

Opis

WDR otporan na pritisak sa kratkom, čvrstom zaptivnom usnom i dodatnom usnom protiv prašine.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Sirina [mm]
Materijal
Spoljasnji ø [mm] [mm]
-
Unutrasnji ø [mm] [mm]
-
Broj artikla Tip Sirina [mm] (mm) Materijal Spoljasnji ø [mm] (mm) Unutrasnji ø [mm] (mm)
00601607-0509 Wellendichtring DIN 3760
Form AS-P 6x16x7 NBR
 		Form AS-P ojacano 7 NBR 16 6
Više informacija nakon prijave
00801606-0519 Wellendichtring DIN 3760
Form AS-P 8x16x6 FPM
 		Form AS-P ojacano 6 FPM 16 8
Više informacija nakon prijave
00801607-0519 Wellendichtring DIN 3760
Form AS-P 8x16x7 FPM
 		Form AS-P ojacano 7 FPM 16 8
Više informacija nakon prijave
00801670-0509 Wellendichtring DIN 3760
Form AS-P 8x16x7 NBR
 		Form AS-P ojacano 7 NBR 16 8
Više informacija nakon prijave
00802206-0509 Wellendichtring DIN 3760
Form AS-P 8x22x6 NBR
 		Form AS-P ojacano 6 NBR 22 8
Više informacija nakon prijave
01001806-0509 Wellendichtring DIN 3760
Form AS-P 10x18x6 NBR
 		Form AS-P ojacano 6 NBR 18 10
Više informacija nakon prijave
01001907-0519 Wellendichtring DIN 3760
Form AS-P 10x19x7 FPM
 		Form AS-P ojacano 7 FPM 19 10
Više informacija nakon prijave
01002006-0509 Wellendichtring DIN 3760
Form AS-P 10x20x6 NBR
 		Form AS-P ojacano 6 NBR 20 10
Više informacija nakon prijave
01002006-0519 Wellendichtring DIN 3760
Form AS-P 10x20x6 FPM
 		Form AS-P ojacano 6 FPM 20 10
Više informacija nakon prijave
01002206-0509 Wellendichtring DIN 3760
Form AS-P 10x22x6 NBR
 		Form AS-P ojacano 6 NBR 22 10
Više informacija nakon prijave
01002206-0519 Wellendichtring DIN 3760
Form AS-P 10x22x6 FPM
 		Form AS-P ojacano 6 FPM 22 10
Više informacija nakon prijave
01202005-0509 Wellendichtring DIN 3760
Form AS-P 12x20x5 NBR
 		Form AS-P ojacano 5 NBR 20 12
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip AS-P.pdf 786 KB

Područja primene

Radijalni zaptivni prstenovi vratila izvedbe AS-P mogu se koristiti za zaptivanje rotirajućih vratila pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 10 bar pri niskim obrtajima.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.


Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
