Oblik AS

Oblik AS
Oblik AS

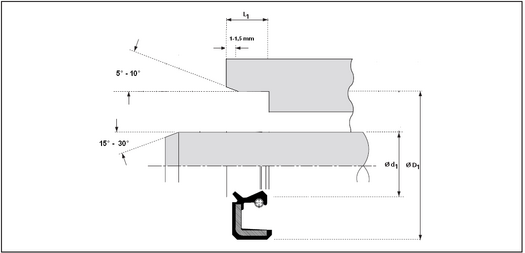

Crtež ugradnog prostora za oblik AS
Crtež ugradnog prostora za oblik AS
Oblik AS
Crtež ugradnog prostora za oblik AS

Opis

Standardna izvedba sa dodatnom usnom protiv prašine.

Zahvaljujući spoljašnjem elastomernom omotaču sprečava se stvaranje korozije između kućišta i WDR-a. Pored toga, moguće je dobro kompenzovati termička širenja i veću hrapavost prihvatnog otvora.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Unutrasnji ø [mm] [mm]
-
Sirina [mm]
Materijal
Spoljasnji ø [mm] [mm]
-
Broj artikla Unutrasnji ø [mm] (mm) Tip Sirina [mm] (mm) Materijal Spoljasnji ø [mm] (mm)
00501505-0516 Wellendichtring DIN 3760
Form AS 5x15x5 FPM
 		5 Form AS 5 FPM 15
Više informacija nakon prijave
00501905-0504 Wellendichtring DIN 3760
Form AS 5x19x5 NBR
 		5 Form AS 5 NBR 19
Više informacija nakon prijave
00601505-0504 Wellendichtring DIN 3760
Form AS 6x15x5 NBR
 		6 Form AS 5 NBR 15
Više informacija nakon prijave
00601605-0504 Wellendichtring DIN 3760
Form AS 6x16x5 NBR
 		6 Form AS 5 NBR 16
Više informacija nakon prijave
00601606-0516 Wellendichtring DIN 3760
Form AS 6x16x6 FPM
 		6 Form AS 6 FPM 16
Više informacija nakon prijave
00601607-0504 Wellendichtring DIN 3760
Form AS 6x16x7 NBR
 		6 Form AS 7 NBR 16
Više informacija nakon prijave
00602207-0504 Wellendichtring DIN 3760
Form AS 6x22x7 NBR
 		6 Form AS 7 NBR 22
Više informacija nakon prijave
00602208-0504 Wellendichtring DIN 3760
Form AS 6x22x8 NBR
 		6 Form AS 8 NBR 22
Više informacija nakon prijave
00701607-0504 Wellendichtring DIN 3760
Form AS 7x16x7 NBR
 		7 Form AS 7 NBR 16
Više informacija nakon prijave
00801405-0504 Wellendichtring DIN 3760
Form AS 8x14x5 NBR
 		8 Form AS 5 NBR 14
Više informacija nakon prijave
00801604-0516 Wellendichtring DIN 3760
Form AS 8x16x4 FPM
 		8 Form AS 4 FPM 16
Više informacija nakon prijave
00801605-0504 Wellendichtring DIN 3760
Form AS 8x16x5 NBR
 		8 Form AS 5 NBR 16
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip AS.pdf 785 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
