Oblik B

WDR oblik B
WDR oblik B

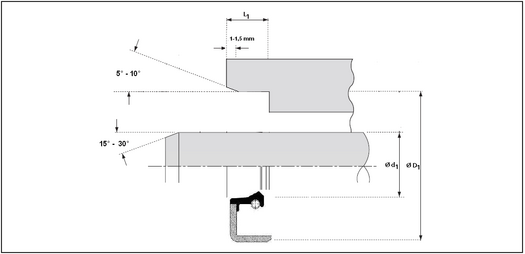

Crtež ugradnog prostora za oblik B
Crtež ugradnog prostora za oblik B
WDR oblik B
Crtež ugradnog prostora za oblik B

Opis

Metalni spoljašnji prsten zahteva precizniju obradu prihvatnog otvora. Utiskivanje pri montaži je nešto olakšano, a aksijalna visina ugradnje je preciznija (npr. pri primeni dva WDR leđima okrenuta jedan prema drugom ili jedan iza drugog).

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Sirina [mm]
Unutrasnji ø [mm] [mm]
-
Spoljasnji ø [mm] [mm]
-
Materijal
Broj artikla Tip Sirina [mm] (mm) Unutrasnji ø [mm] (mm) Spoljasnji ø [mm] (mm) Materijal
00801607-0502 Semering DIN 3760
Form B 8x16x7 NBR
 		Form B 7 8 16 NBR
Više informacija nakon prijave
00901704-0502 Semering DIN 3760
Form B 9x17x4,5 NBR
 		Form B 4,5 9 17 NBR
Više informacija nakon prijave
01001907-0502 Wellendichtring DIN 3760
Form B 10x19x7 NBR
 		Form B 7 10 19 NBR
Više informacija nakon prijave
01503507-0502 Wellendichtring DIN 3760
Form B 15x35x7 NBR
 		Form B 7 15 35 NBR
Više informacija nakon prijave
01602204-0502 Wellendichtring DIN 3760
Form B 16x22x4 NBR
 		Form B 4 16 22 NBR
Više informacija nakon prijave
01702306-0502 Wellendichtring DIN 3760
Form B 13x23x6,5 NBR
 		Form B 6,5 13 23 NBR
Više informacija nakon prijave
02003008-0502 Wellendichtring DIN 3760
Form B 20x30x8 NBR
 		Form B 8 20 30 NBR
Više informacija nakon prijave
02003507-0502 Wellendichtring DIN 3760
Form B 20x35x7 NBR
 		Form B 7 20 35 NBR
Više informacija nakon prijave
02003706-0502 Wellendichtring DIN 3760
Form B 20x37x6 NBR
 		Form B 6 20 37 NBR
Više informacija nakon prijave
02004207-0502 Wellendichtring DIN 3760
Form B 20x42x7 NBR
 		Form B 7 20 42 NBR
Više informacija nakon prijave
02004710-0502 Wellendichtring DIN 3760
Form B 20x47x10 NBR
 		Form B 10 20 47 NBR
Više informacija nakon prijave
02204010-0502 Wellendichtring DIN 3760
Form B 22x40x10 NBR
 		Form B 10 22 40 NBR
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip B.pdf 538 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotacionih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
