Oblik BO

WDR oblik BO
WDR oblik BO
Oblik BO
WDR oblik BO
Oblik BO

Opis

Kompaktna izvedba bez opruge sa metalnim spoljašnjim kućištem.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Unutrasnji ø [mm] [mm]
-
Sirina [mm]
Materijal
Spoljasnji ø [mm] [mm]
-
Broj artikla Unutrasnji ø [mm] (mm) Tip Sirina [mm] (mm) Materijal Spoljasnji ø [mm] (mm)
00400802-0519/1 Wellendichtring DIN 3760
Form BO 4x8x2 FPM
 		4 Form B bez opruge 2 FPM 8
Više informacija nakon prijave
008014060-0509 Wellendichtring DIN 3760
Form BO 8x14x6 NBR
 		8 Form B bez opruge 6 NBR 14
Više informacija nakon prijave
01602002-0509 Wellendichtring DIN 3760
Form BO 16x20x2,5 NBR
 		16 Form B bez opruge 2,5 NBR 20
Više informacija nakon prijave
01602103-0509 Wellendichtring DIN 3760
Form BO 16x21x3 NBR
 		16 Form B bez opruge 3 NBR 21
Više informacija nakon prijave
01702303-0509 Wellendichtring DIN 3760
Form BO 17x23,5x3,2 NBR
 		17 Form B bez opruge 3,2 NBR 23,5
Više informacija nakon prijave
01902503-0509/1 Wellendichtring DIN 3760
Form BO 19,05x25,4x3,18 NBR
 		19,05 Form B bez opruge 3,18 NBR 25,4
Više informacija nakon prijave
02002804-0509/1 Wellendichtring DIN 3760
Form BO 20x28x4 NBR
 		20 Form B bez opruge 4 NBR 28
Više informacija nakon prijave
02202803-0509 Wellendichtring DIN 3760
Form BO 22,22x28,57x3,17 NBR
 		22,22 Form B bez opruge 3,17 NBR 28,57
Više informacija nakon prijave
02503102-0509 Wellendichtring DIN 3760
Form BO 25x31x2,5 NBR
 		25 Form B bez opruge 2,5 NBR 31
Više informacija nakon prijave
02803504-0509/1 Wellendichtring DIN 3760
Form BO 28,56x35x4 NBR
 		28,56 Form B bez opruge 3 NBR 35
Više informacija nakon prijave
03203803-0509 Wellendichtring DIN 3760
Form BO 32x38x3,5 NBR
 		32 Form B bez opruge 3,5 NBR 38
Više informacija nakon prijave
03304003-0509/1 Wellendichtring DIN 3760
Form BO 33x40x3 NBR
 		33 Form B bez opruge 3 NBR 40
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip B-O.pdf 206 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

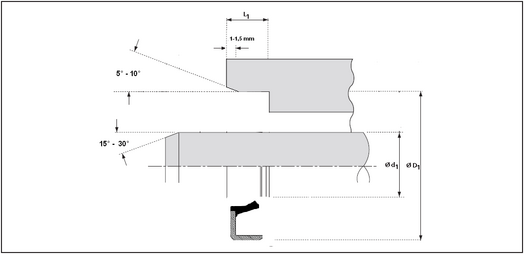

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
