Oblik BS

WDR oblik BS
WDR oblik BS

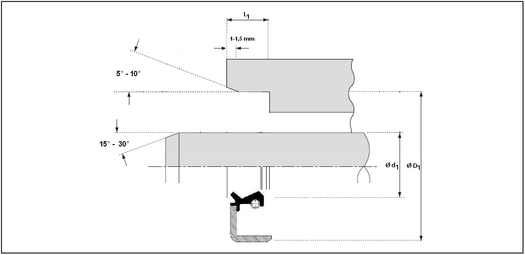

Crtež ugradnog prostora za oblik BS
Crtež ugradnog prostora za oblik BS
WDR oblik BS
Crtež ugradnog prostora za oblik BS

Opis

Metalni spoljašnji prsten zahteva precizniju obradu prihvatnog otvora. Utiskivanje pri montaži je nešto olakšano, a aksijalna ugradna visina je preciznija (npr. pri primeni dva WDR leđima okrenuta jedan prema drugom ili jedan iza drugog).

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Unutrasnji ø [mm] [mm]
-
Sirina [mm]
Materijal
Spoljasnji ø [mm] [mm]
-
Broj artikla Unutrasnji ø [mm] (mm) Tip Sirina [mm] (mm) Materijal Spoljasnji ø [mm] (mm)
01201804-0505 Wellendichtring DIN 3760
Form BS 12x18x4,5 NBR
 		12 Form BS 4,5 NBR 18
Više informacija nakon prijave
01302004-0505 Wellendichtring DIN 3760
Form BS 13x20x4 NBR
 		13 Form BS 4 NBR 20
Više informacija nakon prijave
01502204-0505 Wellendichtring DIN 3760
Form BS 15x22x4 NBR
 		15 Form BS 4 NBR 22
Više informacija nakon prijave
01503507-0505 Semering DIN 3760
Form BS 15x35x7 NBR
 		15 Form BS 7 NBR 35
Više informacija nakon prijave
01602405-0505 Wellendichtring DIN 3760
Form BS 16x24x5 NBR
 		16 Form BS 5 NBR 24
Više informacija nakon prijave
01802607-0505 Wellendichtring DIN 3760
Form BS 18x26x7 NBR
 		18 Form BS 7 NBR 26
Više informacija nakon prijave
02003010-0505 Wellendichtring DIN 3760
Form BS 20x30x10 NBR
 		20 Form BS 10 NBR 30
Više informacija nakon prijave
02003507-0505 Wellendichtring DIN 3760
Form BS 20x35x7 NBR
 		20 Form BS 7 NBR 35
Više informacija nakon prijave
02204007-0505 Wellendichtring DIN 3760
Form BS 22x40x7 NBR
 		22 Form BS 7 NBR 40
Više informacija nakon prijave
02403204-0519 Wellendichtring DIN 3760
Form BS 24x32x4 FPM
 		24 Form BS 4 FPM 32
Više informacija nakon prijave
02403570-0505 Wellendichtring DIN 3760
Form BS 24x35x7 NBR
 		24 Form BS 7 NBR 35
Više informacija nakon prijave
02503507-0505 Wellendichtring DIN 3760
Form BS 25x35x7 NBR
 		25 Form BS 7 NBR 35
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip BS.pdf 573 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
