Oblik C

WDR oblik C
WDR oblik C

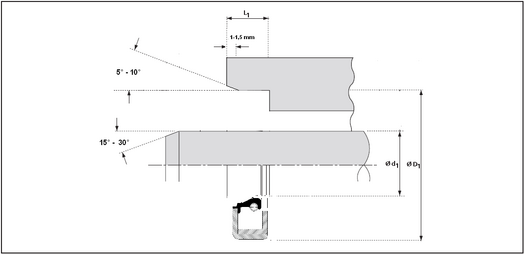

Crtež ugradnog prostora za oblik C
Crtež ugradnog prostora za oblik C
WDR oblik C
Crtež ugradnog prostora za oblik C

Opis

Kao oblik B, ali sa dodatnim ojačavajućim i zaštitnim limom na čeonoj strani, što može biti prednost pri spoljašnjem opterećenju prašinom i prljavštinom i u grubim radnim uslovima. (Najčešće za veće prečnike.)

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Unutrasnji ø [mm] [mm]
-
Sirina [mm]
Spoljasnji ø [mm] [mm]
-
Materijal
Broj artikla Unutrasnji ø [mm] (mm) Sirina [mm] (mm) Spoljasnji ø [mm] (mm) Materijal Tip
01504210-0503 Wellendichtring DIN 3760
Form C 15x42x10 NBR
 		15 10 42 NBR Form C
Više informacija nakon prijave
02505209-0503 Wellendichtring DIN 3760
Form C 25x52x9 NBR
 		25 9 52 NBR Form C
Više informacija nakon prijave
03006212-0503 Wellendichtring DIN 3760
Form C 30x62x12 NBR
 		30 12 62 NBR Form C
Više informacija nakon prijave
03206512-0503 Wellendichtring DIN 3760
Form C 32x65x12 NBR
 		32 12 65 NBR Form C
Više informacija nakon prijave
03504707-0503 Wellendichtring DIN 3760
Form C 35x47x7 NBR
 		35 7 47 NBR Form C
Više informacija nakon prijave
03505210-0503 Wellendichtring DIN 3760
Form C 35x52x10 NBR
 		35 10 52 NBR Form C
Više informacija nakon prijave
03505512-0503 Wellendichtring DIN 3760
Form C 35x55x12 NBR
 		35 12 55 NBR Form C
Više informacija nakon prijave
03505612-0503 Wellendichtring DIN 3760
Form C 35x56x12 NBR
 		35 12 56 NBR Form C
Više informacija nakon prijave
03506212-0503 Semering DIN 3760
Form C 35x62x12 NBR
 		35 12 62 NBR Form C
Više informacija nakon prijave
03506512-0503 Wellendichtring DIN 3760
Form C 35x65x12 NBR
 		35 12 65 NBR Form C
Više informacija nakon prijave
03805610-0503 Wellendichtring DIN 3760
Form C 38x56x10 NBR
 		38 10 56 NBR Form C
Više informacija nakon prijave
04006010-0503 Wellendichtring DIN 3760
Form C 40x60x10 NBR
 		40 10 60 NBR Form C
Više informacija nakon prijave

Dokumenti

zaptivka za vratila tip C.pdf 802 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
