Oblik CS

WDR oblik CS
WDR oblik CS

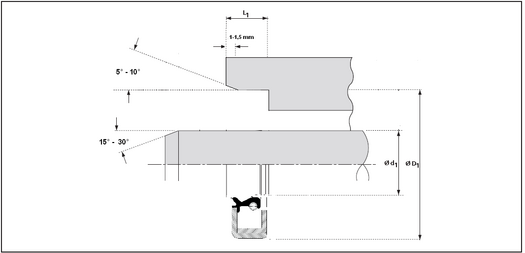

Crtež ugradnog prostora za oblik CS
Crtež ugradnog prostora za oblik CS
WDR oblik CS
Crtež ugradnog prostora za oblik CS

Opis

Kao oblik B, ali sa dodatnim ojačavajućim i zaštitnim limom na čeonoj strani, što može biti prednost pri spoljašnjem opterećenju prašinom i prljavštinom i u zahtevnim radnim uslovima. (Najčešće za veće prečnike.)

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Nenad Gavrić
Filter
Filter proizvoda
Unutrasnji ø [mm] [mm]
-
Materijal
Sirina [mm]
Spoljasnji ø [mm] [mm]
-
Broj artikla Unutrasnji ø [mm] (mm) Materijal Tip Sirina [mm] (mm) Spoljasnji ø [mm] (mm)
01503507-0506 Semering DIN 3760
Form CS 15x35x7 NBR
 		15 NBR Form CS 7 35
Više informacija nakon prijave
02003007-0506 Wellendichtring DIN 3760
Form CS 20x30x7 NBR
 		20 NBR Form CS 7 30
Više informacija nakon prijave
02805410-0506 Wellendichtring DIN 3760
Form CS 28x54x10,5 NBR
 		28 NBR Form CS 10,5 54
Više informacija nakon prijave
03505207-0506 Wellendichtring DIN 3760
Form CS 35x52x7 NBR
 		35 NBR Form CS 7 52
Više informacija nakon prijave
03505215-0506 Wellendichtring DIN 3760
Form CS 35x52x15 NBR
 		35 NBR Form CS 15 52
Više informacija nakon prijave
03605007-0519/1 Wellendichtring DIN 3760
Form CS 36,53x50,8x7,95 FPM
 		36,53 FPM Form CS 7,95 50,8
Više informacija nakon prijave
04006812-0506 Wellendichtring DIN 3760
Form CS 40x68x12 NBR
 		40 NBR Form CS 12 68
Više informacija nakon prijave
04806207-0506 Wellendichtring DIN 3760
Form CS 48x62x7 NBR
 		48 NBR Form CS 7 62
Više informacija nakon prijave
05006809-0506 Semering DIN 3760
Form CS 50x68x9 NBR
 		50 NBR Form CS 9 68
Više informacija nakon prijave
05007309-0506 Wellendichtring DIN 3760
Form CS 50x73x9 NBR
 		50 NBR Form CS 9 73
Više informacija nakon prijave
05009510-0506 Wellendichtring DIN 3760
Form CS 50x95x10 NBR
 		50 NBR Form CS 10 95
Više informacija nakon prijave
05508010-0506 Wellendichtring DIN 3760
Form CS 55x80x10 NBR
 		55 NBR Form CS 10 80
Više informacija nakon prijave

Dokumenti

tip CS.pdf 806 KB

Područja primene

Radijalni zaptivni prstenovi vratila (WDR) koriste se za zaptivanje rotirajućih vratila bez pritiska pri brzinama do oko 35 m/s. U pojedinačnim slučajevima može se dozvoliti maksimalno 0,5 bar do 2,8 m/s.

Zaptivna usna može biti orijentisana ka medijumu (npr. ka ležaju ili menjaču) ili ka spolja, kao zaštita od prljavštine i prašine.

Montaža

WDR prema DIN 3760 utiskuju se u aksijalno otvorene prihvatne otvore (ne udaraju se!). Vratilo i kućište moraju imati zaobljene i dovoljno velike montažne zakošene ivice.
