Pumpa za burad ABNOX AXFP1-S60

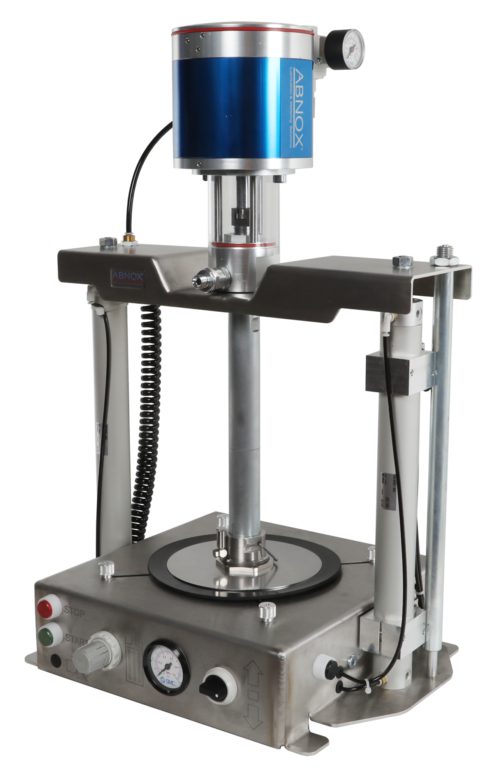

Pumpa za burad AXFP1-S60
Pumpa za burad AXFP1-S60

Opis

Pumpa za burad AXFP1-S60 predstavlja kompaktan pneumatski sistem za dopremanje maziva iz originalnih pakovanja manjih zapremina. Zahvaljujući odnosu prenosa 60 : 1, omogućava ostvarivanje radnog pritiska do 600 bara, što je čini pogodnom za primene koje zahtevaju visok pritisak doziranja.

Protok na izlazu pumpe iznosi 700 cm³/min, dok se pri jednom dvostrukom hodu isporučuje 13 cm³ maziva. Pneumatski podizač omogućava jednostavno rukovanje i gotovo potpuno pražnjenje posude, dok upravljački panel sa dvoručnim komandama doprinosi bezbednom i jednostavnom radu sistema.

Pregled tehničkih informacija i dokumenata
Više informacija nakon prijave
Na prijavu
Pozvati korisničku podršku: +381 11 63 098 17
Broj artikla Opcija signalizacije praznog stanja Izvedba Količina doziranja Medijum Veličina kontejnera Tip Radna temperatura Prevod Priključak medija Izlazni pritisak Visina kontejnera Unutrašnji prečnik kontejnera Ulazni pritisak vazduha Priključak za vazduh
00076.22 Schmierstoffpumpe
Typ AXFP1-S60
 		Null Null null Schmierstoffe bis zu NLGI 3 / 1.000.000 mPas 1-5 kg inkl. Kartuschen AXFP1-S60 10 bis 40 °C 60:1 G 1/4" max. 600 bar max. 285 mm 80 - 300 mm (inkl. Kartuschen nach DIN1284) 4 - 10 bar G 1/4"
Više informacija nakon prijave

Dokumenti

Uputstvo za upotrebu AXFP1-S.pdf 3.8 MB
Crtež AXFP1-S.pdf 353 KB
Lista rezervnih delova AXFP1-S.pdf 2.1 MB

Prednosti

  • namenjena za originalna pakovanja od 1 do 5 kg i kartuše od 400 g prema DIN 1284
  • visok odnos prenosa 60 : 1 za primene koje zahtevaju veoma visok radni pritisak
  • maksimalni radni pritisak do 600 bara
  • protok do 700 cm³/min
  • količina isporuke 13 cm³ po dvostrukom hodu
  • pneumatski podizač omogućava jednostavno rukovanje i gotovo potpuno pražnjenje posude
  • upravljački panel sa dvoručnim komandama povećava bezbednost rada
  • regulator pritiska sa manometrom omogućava precizno
    podešavanje radnih parametara
  • pogodna za sisteme za doziranje, centralno podmazivanje i druge industrijske primene sa visokim pritiskom

Područja primene

Pumpa za burad AXFP1-S60 namenjena je za pneumatsko dopremanje masti i drugih maziva srednje i visoke viskoznosti iz originalnih pakovanja mase 1 do 5 kg, kao i iz 400 g kartuša prema standardu DIN 1284.

Zbog visokog odnosa prenosa 60 : 1, posebno je pogodna za primene koje zahtevaju veoma visok radni pritisak, kao što su sistemi za doziranje, centralno podmazivanje i precizno nanošenje maziva.

Pneumatski podizač i pritisna ploča omogućavaju gotovo potpuno pražnjenje ambalaže uz minimalne gubitke maziva.

Do's and Dont's

Preporučuje se:

  • koristiti originalna pakovanja mase od 1 do 5 kg ili kartuše od 400 g prema DIN 1284
  • podesiti pneumatski radni pritisak u opsegu 4–10 bara
  • koristiti odgovarajuću pritisnu ploču u skladu sa dimenzijama posude
  • proveriti da li je posuda pravilno postavljena pre spuštanja pritisne ploče
  • redovno kontrolisati regulator pritiska i manometar

Ne preporučuje se:

  • prekoračiti maksimalni pneumatski radni pritisak od 10 bara
  • koristiti pumpu za medije koji nisu predviđeni od strane proizvođača
  • koristiti oštećene ili deformisane posude
  • pokretati pumpu bez pravilno postavljene pritisne ploče

Montaža

Pumpa se isporučuje sa pneumatskim podizačem i upravljačkim panelom. Originalna posuda postavlja se ispod pritisne ploče, koja se pomoću pneumatskog podizača spušta na mazivo i obezbeđuje ravnomerno dopremanje do pumpe tokom celog procesa pražnjenja.

Upravljački panel opremljen je:

  • dvoručnim upravljanjem,
  • regulatorom pritiska sa manometrom,
  • tasterima za uključivanje i isključivanje pumpe,
  • pneumatskim upravljanjem podizanjem i spuštanjem pritisne ploče.
