THK linearne vođice model HRW-CA_CR/LR

THK linearna vođica model HRW
THK linearna vođica model HRW

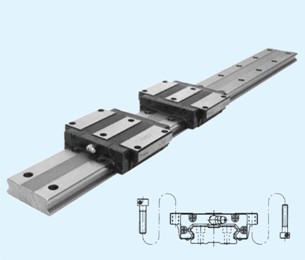

HRW CA
HRW CA

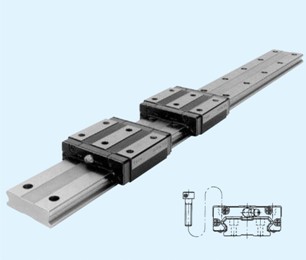

HRW CR
HRW CR
HRW LR
HRW LR
THK linearna vođica model HRW
HRW CA
HRW CR
HRW LR

Opis

THK HRW-CA_CR/LR linearna vođica sastoji se od vođice i klizača sa sistemom recirkulacije kuglica u četiri reda. Kuglice se kreću u četiri precizno brušene kontaktne staze između vođice i klizača, čime se postiže visoka nosivost i stabilnost kretanja.

Integrisane čeone ploče omogućavaju kontinuirano kruženje kuglica, dok kavezne pločice sprečavaju njihovo ispadanje iz klizača. Konstrukcija sa kontaktnim uglom od 45° obezbeđuje ravnomernu raspodelu opterećenja i visoku krutost u svim glavnim pravcima.

Zahvaljujući niskoj ukupnoj visini i širokoj šini, ovaj model je pogodan za primene sa ograničenim prostorom, ali visokim zahtevima za momentnu otpornost i preciznost.

Pregled tehničkih informacija i dokumenata
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Miloš Peskarević

Dokumenti

en_a01_242.pdf 897 KB

Prednosti

  • Visoka nosivost zahvaljujući sistemu sa četiri reda kuglica
  • Kuglice se kreću u četiri reda precizno brušenih staza opterećenje u sva četiri glavna pravca
  • Veoma visoka krutost, posebno na momente
  • Stabilno vođenje i pri kompaktnim ugradnim uslovima
  • Dobra otpornost na deformacije i vibracije
  • Nizak koeficijent trenja uz konstantan radni učinak
  • Pogodno za uske ugradne prostore zahvaljujući niskoj visini konstrukcije

Područja primene

THK HRW-CA_CR/LR linearne vođice koriste se u aplikacijama gde su potrebni visoka krutost, velika nosivost i stabilnost u ograničenom ugradnom prostoru. Tipične primene su CNC mašine, automatizovani sistemi, industrijski roboti, merni sistemi i mašine gde je važna otpornost na momente i precizno vođenje pri kompaktnom dizajnu.

Do's and Dont's

Preporuke:

  • Montirati na precizno obrađene i ravne površine
  • Obezbediti pravilno poravnanje šine i klizača
  • Koristiti preporučeni moment zatezanja
  • Održavati redovno podmazivanje
  • Voditi računa o pravilnom rukovanju klizačem pri skidanju i montaži

Ne preporučuje se:

  • Ne montirati na neravne površine
  • Ne izlagati sistem udarnim opterećenjima
  • Ne raditi bez podmazivanja
  • Ne dozvoliti neusklađenost šina pri montaži
  • Ne skidati klizač sa šine bez pažnje kod nezaštićenih tipova (HRW 12 i 14LR)

Montaža

Kuglice se kreću u četiri reda precizno brušenih staza između vođice i klizača, pri čemu integrisane čeone ploče u klizaču omogućavaju njihovu kontinuiranu recirkulaciju.

Kavezne pločice sprečavaju ispadanje kuglica iz klizača prilikom skidanja sa vođice (izuzetak su tipovi HRW 12 i 14LR).

Zahvaljujući optimalnom rasporedu četiri reda kuglica pod kontaktnim uglom od 45°, klizač postiže ravnomernu raspodelu opterećenja u radialnom, kontra-radialnom i tangencijalnom pravcu. Kod paralelne montaže može se ostvariti visoka stabilnost i krutost sistema.

Ovaj tip se često koristi sa niskim težištem, širokom šinom i malom ukupnom visinom, što omogućava primenu u uskim ugradnim prostorima uz visoku otpornost na momente.
