THK linearne vođice model NRS

THK linearna vođica model NRS
THK linearna vođica model NRS

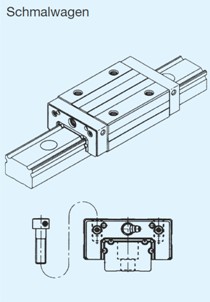

NRS R
NRS R

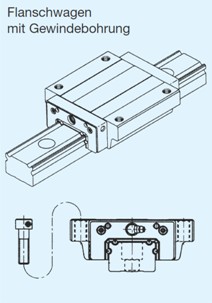

NRS A
NRS A

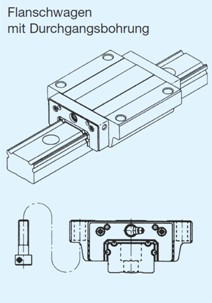

NRS B
NRS B
THK linearna vođica model NRS
NRS R
NRS A
NRS B

Opis

THK NRS je linearna vođica sa recirkulacionim sistemom kuglica u četiri reda. Kuglice se kreću između vođice i klizača po četiri precizno brušene kontaktne staze, a zatim se preko povratnih kanala vraćaju u radnu zonu.

Duboki profil kontaktnih staza sa radijusom prilagođenim kuglicama omogućava visoku krutost, veliku nosivost i dobra svojstva prigušenja vibracija. Konstrukcija je projektovana tako da su nosivosti jednake u svim glavnim smerovima opterećenja.

Model NRS dostupan je u veličinama od NRS25 do NRS100. Svi tipovi klizača dostupni su i u produženoj izvedbi.

Pregled tehničkih informacija i dokumenata
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Rado ćemo vam pomoći!

Miloš Peskarević

Prednosti

  • Kuglice se kreću u četiri reda precizno brušenih staza.
  • Visoka krutost zahvaljujući dubokom profilu kontaktnih staza.
  • Velika nosivost sistema.
  • Dobra svojstva prigušenja vibracija.
  • Opterećenje u sva četiri glavna pravca.
  • Ravnomerna raspodela opterećenja u svim smerovima.
  • Stabilan i precizan rad pri visokim opterećenjima.
  • Dostupne produžene izvedbe klizača za povećanu nosivost i stabilnost.
  • Dug radni vek i visoka pouzdanost rada.

Područja primene

THK NRS linearne vođice namenjene su primenama koje zahtevaju visoku krutost, veliku nosivost i pouzdano vođenje u svim pravcima opterećenja. Zahvaljujući dobrim svojstvima prigušenja vibracija, pogodne su za alatne mašine, obradne centre, automatizovane sisteme i druge industrijske primene sa visokim zahtevima za preciznost i stabilnost.

Do's and Dont's

Preporuke:

  • Montirati vođice na krute i precizno obrađene površine.
  • Obezbediti pravilno poravnanje šine i klizača.
  • Redovno podmazivati sistem prema preporukama proizvođača.
  • Koristiti vođicu u aplikacijama sa visokim zahtevima za nosivost i krutost.
  • Izabrati produženi klizač kada su potrebni veća nosivost ili veća stabilnost sistema.

Ne preporučuje se:

  • Ne montirati vođicu na neravne ili deformabilne površine.
  • Ne prekoračivati dozvoljena opterećenja.
  • Ne koristiti sistem bez odgovarajućeg podmazivanja.
  • Ne izlagati vođicu zagađenjima bez adekvatne zaštite.
  • Ne vršiti montažu uz prisilno poravnanje komponenti.

Montaža

Kuglice se kreću u četiri reda precizno brušenih staza između vođice i klizača. Nakon prolaska kroz opterećenu zonu, kuglice se preko čeonih ploča u klizaču usmeravaju u povratni kanal, a zatim vraćaju u radnu zonu, čime se obezbeđuje kontinuirana recirkulacija.

Kontaktne staze izvedene su kao duboki žlebovi čiji je radijus prilagođen kuglicama više nego kod konvencionalnih linearnih vođica. Ovakva konstrukcija omogućava ravnomernu raspodelu opterećenja i doprinosi velikoj krutosti sistema.

Za postizanje optimalnih performansi preporučuje se montaža na precizno obrađene i ravne površine.
